在第十六屆上海國際汽車工業展覽會上，零部件巨頭采埃孚展臺上醒目的呈現著“ZF100”字眼，訴說其百年歲月之際，同時帶來一系列創新產品系列和專業技術，蘊意其躊躇滿志，壯心不已。蓋世小編將其在車展所呈現的關鍵創新技術進行了匯總，僅供行業參考！

目標零排放：乘用車和城市公交電驅技術

采埃孚(ZF)在傳動系統電驅化領域的貢獻頗豐：采埃孚(ZF)研發的適用于小型和中型轎車的電動車驅動產品，能很好的適應未來的城市交通狀況。其 驅動單元安裝于車橋中部，最大輸出功率為120千瓦，能保證在低速情況下就能輸出高扭矩值。并且，其動力電源是與電驅裝置集成為一體的。采埃孚(ZF)推 出了全新配置的驅動概念即功能增強版：電源被集成在電驅橋中，輸出功率增至120千瓦。輪邊電驅動電動扭轉梁(eTB)是采埃孚(ZF)研發的另一項電驅 技術，它將半獨立懸掛系統與傳動系統集成為一體，左右輪各擁有一套緊湊的驅動系統，將變速器和電機集成在一個單獨的鋁制外殼中。

采埃孚(ZF)的電驅模塊的核心是一個異步電機，無需使用帶釹或鏑等稀有元素的接地材料。此外，這樣裝置還包括了一個結構緊湊的單速比傳動機構、動 力電源和一套控制程序。得益于兩級減速的傳動機構和創新的高轉速設計，采埃孚(ZF)電驅系統的轉速可達21,000 轉/分鐘，同時還具備電能轉化效率高和性能優異的特點。在車輛剛起步時，電驅系統就可產生17,00 牛·米的扭矩，使車輛可在9 秒內完成百公里加速。該電驅系統的峰值功率為90 千瓦。

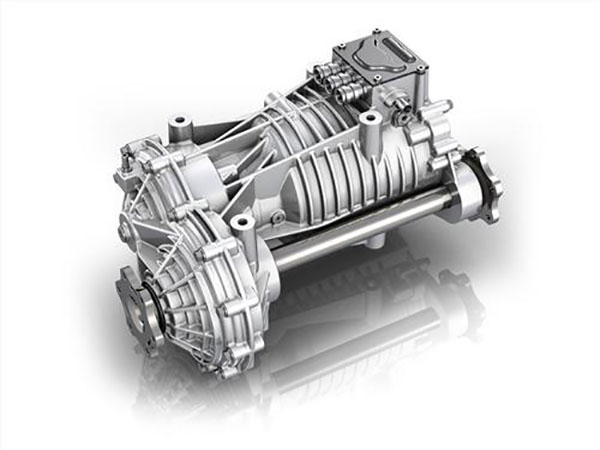

位于車橋中間位置的電驅模塊，具有90千瓦的動力輸出性能，低速時也能輸出高扭矩

• 電能轉化效率高

對于許多純電動車來說，電動馬達和逆變器共同運行在一個特定行駛工況時會產生一定的能量損失，而采埃孚(ZF)推出的電驅裝置則解決了這個問題。采 埃孚(ZF)通過對整套電驅系統的性能優化，使得電能轉換效率提升6%。這款電驅裝置的重量約45 公斤，在同等輸出產品中設立了重量標桿，而采埃孚(ZF)還在對此不斷研發以進一步提升其輸出/重量比。

• 不斷提升電機性能

采埃孚(ZF)采用了全新配置的增強版電驅系統：電動馬達的輸出功率增至120 千瓦和2,500 牛?米的扭矩。集成化的動力電源是這款裝置的一大特點。同時，采埃孚(ZF)也在研發適用于各個輸出級別的模塊化系統，以更好的滿足不同客戶和車輛的需 求。未來，采埃孚(ZF)的電驅系統將不再僅僅適用于小型車和緊湊型車，而將依托車橋混合動力模塊，將產品線進一步拓展到中高級別的前輪驅動轎車。

• 輪邊電驅動電動扭轉梁(eTB)

輪邊電驅動電動扭轉梁(eTB)的核心在于半獨立懸掛系統與傳動系統的集成：左右輪各擁有一套緊湊的驅動系統，將變速器和電機集成在一個單獨的輕量化鋁制外殼中。另外，利用多面壓合連接技術來實現鋁制推力桿與鋼制橫結構的鏈接，也是這個項目的另一大亮點設計。

采埃孚(ZF)的這項創新技術是專為微型車和小型車研發的。其單個電機裝置可提供40 千瓦的動力，總輸出動力為80 千瓦。如果需要額外安裝第三個電機，其對裝載空間的要求與原先相同。兩個獨立的驅動電機，可以更精確地為單個車輪分配扭矩，從而增強車輛安全性，提升車輛 操縱性能。輪邊電驅動電動扭轉梁(eTB)的設計沿襲了采埃孚(ZF)中央電驅模塊的輕量化和高速設計。同時，電機的裝載方式對車輛的非簧載質量不會產生 明顯的影響。

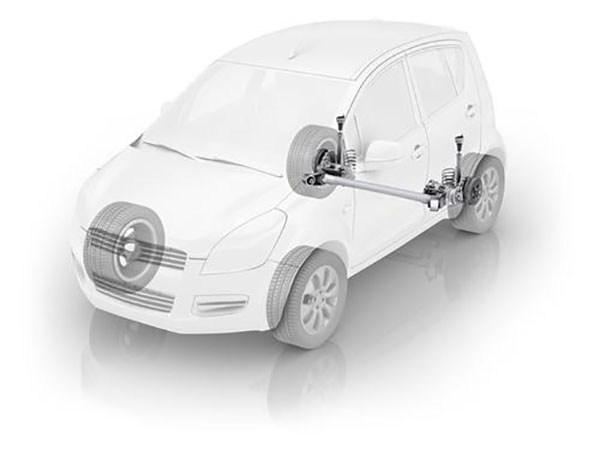

輪邊電驅動電動扭轉梁是專門針對微型車和小型車所研發的一款產品

輪邊電驅動電動扭轉梁(eTB)的集成化設計有效節約了安裝空間。例如，中央電機直接固定在車體上，不再需要額外的機械驅動部件，因此有效釋放了車 輛中央的裝載空間，為汽車制造商們進行個性化的設計提供發揮的空間。這套裝置與車身的連接點與傳統的車橋系統相似，因而可以輕松實現與現有的技術模塊的對 接，此外，它也可以匹配傳統車型所用的制_動系統和標準輪彀尺寸。

應用于底盤的采埃孚(ZF) 輕量化技術

要降低車輛能耗，輕量化設計是關鍵技術。對于乘用車底盤，采埃孚(ZF)研發出了一些可互相補充：工程技術致力于零部件的結構優化和功能嵌入。此 外，使用了諸如鋁和碳纖維增強性塑料 (CRP) 或玻璃纖維增強性塑料 (GRP) 等替代材料，并采用了先進的生產流程。因此，采埃孚(ZF)減少了控制臂、轉向橫拉桿、懸架支承、減振器和整個車橋系統的重量。

由于減重后可增加車輛續航里程，從而獲得更高的接受度，乘用車底盤減重不僅在電動車中是非常重要的，對于所有車輛來說都是很有優勢的。在傳統型驅動 的乘用車中，可以降低能耗和 CO2 排放量。同時，簧下重量減輕后，駕駛動力更足，舒適度和安全性也得到提高。飛躍性的革新要?dú)w功于智能的輕量化設計。

• 替代材料和新型設計以及生產方法減輕了零部件重量

• 采埃孚批量生產輕量化零部件已有多年

• 纖維增強性塑料的使用愈加廣泛

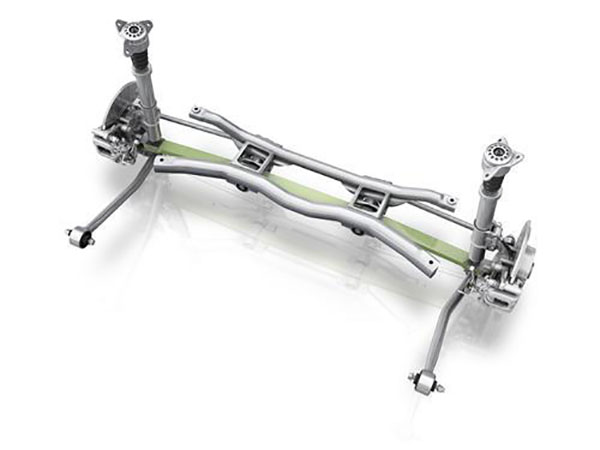

在采埃孚輕量化車橋中，帶車輪導向的橫置板簧綠色部分承擔轉向和懸架功能

變速器的創新升級

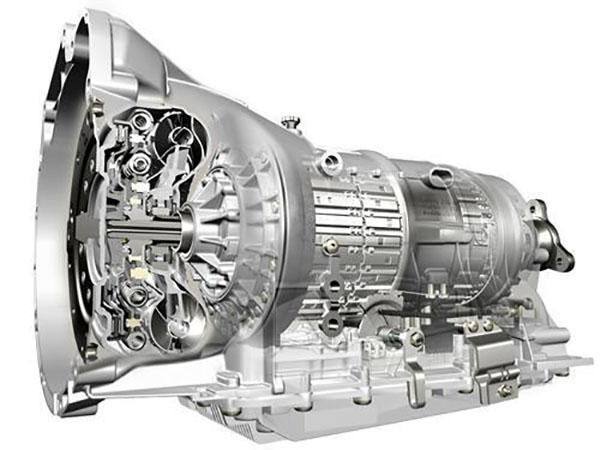

• 第二代6檔自動變速器

采埃孚第二代6檔自動變速器的表現兼顧了駕駛樂趣和卓越的駕駛體驗，同時也體現了顯著的燃油經濟性。得益于其全新的液力變矩器，優化的軟件控制和液壓技術，采埃孚6檔自動變速器只需極短的換擋時間，這意味著它仍是目前市場上換擋最為靈敏的多檔位自動變速器之一。

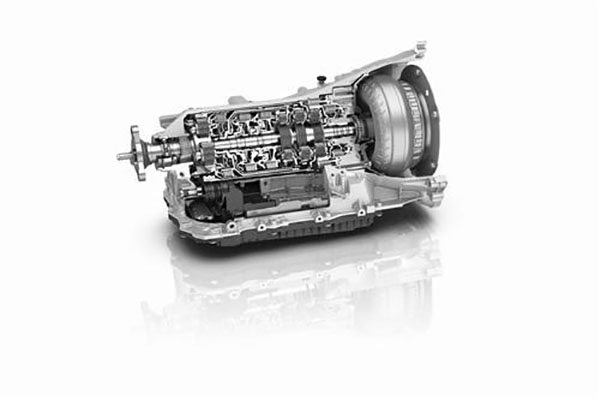

• 新一代8檔自動變速器

新的 8HP 集合了許多技術優勢：首先，采埃孚 (ZF) 進一步優化了新一代變速器，以滿足現代發動機技術的要求。這是由于為了滿足即將實施的 CO2 排放標準且不降低扭矩和性能，在內燃機方面出現了兩種趨勢：小型化，味著更少氣缸的渦輪增壓引擎，以及更少的引擎移位和降低速度，這意味著發動機轉速的降 低并較早達到其最大扭矩。尤其是發動機轉速的降低要求變速器傳動比更高，因此采埃孚 (ZF)在 8HP 上通過優化齒輪組將其傳動比從 7.0 提升到 7.8。這一措施將所有齒輪的速度平均降低 50 轉/分鐘并將油耗降低百分之一。

此外，采埃孚 (ZF) 的開發者們又再次成功地降低了變速器的內部損失。這主要是通過新的多盤分離實現的：將額外的彈簧嵌入換擋元件的多盤部件便可以確保摩擦換擋元件幾乎完全打 開，而且能降低所引起的拖曳轉矩。和第一代 8HP 系列相比，新一代產品降低了超過三分之二的能量損失。

同時，還有一個創新性的功能可將蠕變扭矩降到最低：離合器在減速期間以及車輛在靜止?fàn)顟B(tài)下打開。因此，在這種情況下，駕駛員無需再額外踩踏制動踏 板。另一個好處是屬于采埃孚(ZF) 自動變速器的油泵的工作壓力從 5 bar 降低到了 3.5 bar，從而降低了總能耗。

此外，還要考慮讓越來越經濟但同時也更強大的小尺寸結構的震動性得到改變。因此，所有 8HP 自動變速器都配備了先進的扭轉減振器：這些減振器有效地消除發動機一側產生的振動，以便于讓其無法傳遞到傳動系統和車身。新開發的液力變矩器對降速作出了 貢獻，因?yàn)樗梢愿焖龠M(jìn)行液力耦合——離合器鎖止提前，使發動機在低轉速范圍內工作。

據悉，裝載于 BMW 520d 中的新的 8HP 將于2015 年七月初開始批量生產，同時為最高扭矩 500 Nm 設計的 8HP50 版本也開始批量生產。將來，采埃孚 (ZF) 還將為最高扭矩 750 Nm 提供 8HP75 型變速器。

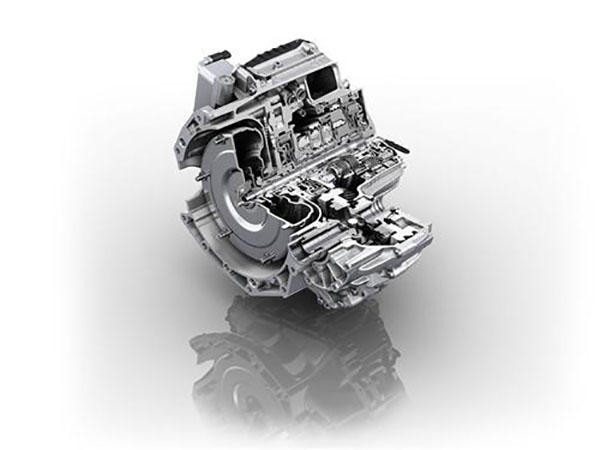

• 高效的9 擋自動變速

2013 年，采埃孚股份公司(ZF Friedrichshafen AG)發布了全球首款9擋自動變速器(9HP)，適用于發動機前橫置的乘用車車型。此款變速器具有兩個基礎型號，適合發動機扭矩200 牛?米至480 牛?米的匹配工況。得益于其模塊化的設計，即使在前驅車型有限的安裝空間內，基礎變速器仍可根據實際需求，升級為可兼容自動啟停及四輪驅動功能的變速器型 號。

燃油經濟性及低碳排放是采埃孚(ZF)9 擋自動變速器(9HP)的卓越性能之一。比如，當車輛以120 千米/時勻速行駛時，相比目前市場主流的橫置6 擋變速器，采埃孚(ZF)9 擋自動變速器(9HP)高達9.81 的大齒比跨度賦予了其高效的燃油經濟性，可額外降低油耗16%。9 個擋位的設計，使變速器齒比更綿密，不僅提升了駕乘舒適度，同時還保證了發動機始終處于高效的轉速區間。例如，對于標準版的9 擋自動變速器(9HP)來說，當車輛以120 千米的時速行駛，變速器擋位處于9 擋，發動機轉速被控制在2,170 轉/分鐘，而配備普通6 擋變速器的車輛，對應的發動機轉速則為2,890 轉/分鐘，油耗隨著轉速降低而大幅減少。

據統計，目前全球約75%的乘用車搭載前橫置發動機，且其數量還在迅速增長中。采埃孚(ZF) 的這款9 擋自動變速器(9HP)，是專為適用這種布置形式的各細分市場研發的，可以說是小型轎車至緊湊型SUV 車型的理想變速器選擇。

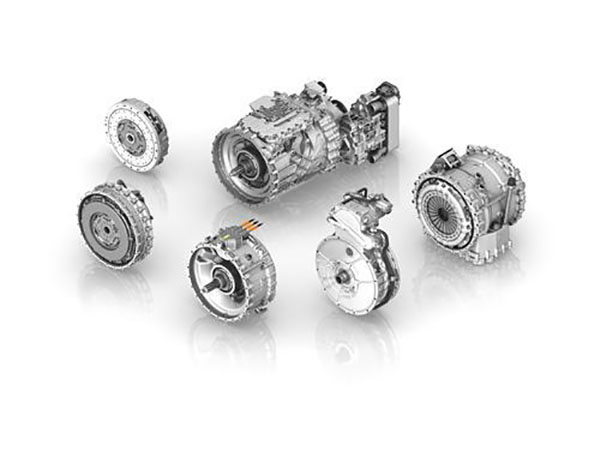

TraXon-模塊化的變速箱系統

采埃孚(ZF) 推出了一款面向重型卡車的全新自動變速箱系統。Traxon 擁有全新設計的變速箱本體以及模塊化的理念，滿足了商用車市場的需求，為其提供一個覆蓋多種應用的多功能解決方案。該創新型變速箱同時集成了很多特點：扭 矩更大，但比功率卻沒有因此下降；擋位范圍更寬，但噪音卻得到降低；而在應用方面，它不僅可以和干式離合器匹配，也可以和混合動力模塊、雙離合器模塊以及 變速器離合器匹配。此外，它還能與發動機驅動的取力器一起使用。采埃孚(ZF)為全新的變速箱研發了革命性的 PreVision GPS 換擋策略，基于 GPS 連接以及導航數據界面，它不僅具有預見性而且十分節能。

采埃孚(ZF)對 Traxon 的硬件和控制系統進行了大量的創新，同時在商用車領域設立了全新的行業標桿，同時使功能更加多樣化。負責商用車技術部門的董事會成員 Rolf Lutz 談到：“我們推出 TraXon 旨在實現可持續發展。發展的重點在于進一步提高經濟效益和客戶利益，并使其適用領域盡可能的寬廣。”

采埃孚（ZF）中國現狀

2014年，公司在亞太地區銷售總額為 36億歐元（295億人民幣），占集團銷售總額 184億歐元（1500億人民幣）的五分之一。中國這個最重要的市場則獨自貢獻了 26億歐元（210億人民幣），占集團銷售額 14%。

2015 年對采埃孚 (ZF) 來說是重要的一年：誕辰一百周年，進駐中國 35周年。如今，采埃孚(ZF)共在13 個城市設有工廠擁有員工約 5,900 人，除此之外，采埃孚 (ZF) 上海工程中心和 2 個采埃孚 (ZF) 銷售服務（中國）有限公司也顯得愈發重要。為了進一步擴展這里的研發，并強化亞太地區的市場占領，在上海，該技術公司正在大規模擴建中國和亞太總部：辦公室、試驗室和測試臺空間將從11,000 平方米擴大幾乎四倍至54,000 平方米。該建筑將在 2015年末完工。在下一個五年，采埃孚 (ZF) 將在該項目中投資約 5000 萬歐元（4.1 億人民幣）。
